Takmer každé rozhodnutie o vykurovacom kábli pre nebezpečné oblasti môžete zúžiť na štyri otázky: čo povoľuje klasifikácia oblasti, v akej teplotnej triede musí kábel zostať, akú povinnosť musí spĺňať a či koncovky a ovládacie prvky majú rovnaké schválenie ako kábel. Odpovedzte na ne v tomto poradí a užší zoznam zvyčajne klesne na dvoch alebo troch kandidátov.
Základom je 6-palcová linka kondenzátu. Potrebuje udržiavať teplotu 80 °C, dvakrát do roka má výstup 150 °C, nachádza sa v oblasti zóny 1 so skupinou plynov IIB a triedou T3 a prejde 320 m. Zmeňte jeden fakt a odpoveď sa zmení. Zvýšte výstup pary na 200 °C a minerálne izolovaný kábel sa stane jedinou bezpečnou možnosťou. Natiahnite beh na 3 km a začne súťažiť sledovanie kožných efektov.
Štyri rozhodnutia v poradí, na ktorom záleží
Pred otvorením katalógu použite tieto štyri filtre, pretože každý z nich odstraňuje možnosti, nie ich pridáva.
- Klasifikácia oblasti a skupina plynov alebo prachu. Zóna 1, zóna 2, skupina a trieda prašnosti rozhodujú o tom, čo sa vôbec môže nainštalovať.
- Teplotná trieda a maximálna procesná teplota. Tým sa nastavuje strop povrchovej teploty pre plášť kábla, nielen pre potrubie.
- Povinnosť. Udržiavanie teploty, veľkosť potrubia, izolácia, okolité prostredie, napájacie napätie a dĺžka chodu nastavujú watty na meter, ktoré skutočne potrebujete.
- Hardvér systému. O tom, či schválenie prežije inštaláciu, rozhodujú studené vodiče, spojovacie skrinky, termostaty, snímače a zemná ochrana.
Otočte poradie a dostanete klasické zlyhanie projektu: kábel kúpený na základe ceny, potom prerobenie šesť týždňov pred spustením, pretože spojovacia skrinka mala skôr IP66 ako Ex e.
Krok 1: Prečítajte si spolu klasifikáciu oblasti a teplotnú triedu
Zóna a divízia opisujú rovnaké riziko s odlišnou dokumentáciou
Prax IEC a ATEX rozdeľuje závod na zóny, zatiaľ čo Severná Amerika používa divízie. Zóna 1 sa vo všeobecnosti rovná triede I, divízii 1 a zóna 2 sa rovná divízii 2. Praktický dôsledok je jednoduchý: kábel certifikovaný pre divíziu 2 nevyhovuje špecifikácii zóny 1, aj keď tieto dva opisy v súťažných podkladoch znejú ako zameniteľné.
| Miesto (IEC / ATEX) | Severoamerický ekvivalent | Čo to znamená pre sledovanie tepla |
|---|---|---|
| Zóna 0 | Trieda I, divízia 1 (zriedkavé) | Sledovanie je zvyčajne vylúčené; len iskrovo bezpečné obvody |
| Zóna 1 | Trieda I, divízia 1 | Ex e alebo Ex d sledovanie s certifikovanými koncovkami; väčšina petrochemických liniek |
| Zóna 2 | Trieda I, divízia 2 | Akceptovaná nižšia úroveň ochrany; poruchové okno je krátke, nie nulové |
| Zóna 21 / 22 | Trieda II, divízia 1/2 | Prachotesné kryty plus kontrola povrchovej teploty |
Teplotná trieda je limit povrchu, nie hodnotenie produktu
Teplotná trieda prítomného plynu alebo prachu obmedzuje povrchovú teplotu všetkého inštalovaného v priestore: 450 °C pre T1, 300 °C pre T2, 200 °C pre T3, 135 °C pre T4, 100 °C pre T5 a 85 °C pre T6. Teplota plášťa sa nastavuje podľa toho, čo je teplejšie, procesnej kvapaliny alebo vlastného výstupu kábla, a to je miesto, kde sa väčšina projektov zachytí.
- Vedenie 100 °C v oblasti T4 (135 °C) ponecháva iba 35 °C priestoru nad hlavou.
- Cyklus vypúšťania pary pri 150 °C vylučuje akýkoľvek kábel s hodnotením T5 alebo T6.
- Riadený dizajn, kde termostat alebo obmedzovač bráni káblu dosiahnuť jeho maximum, je často jediným spôsobom, ako udržať vysokovýkonný kábel v triede nízkej teploty.
Pre spôsoby zlyhania, ktorým samotná certifikácia nezabráni, si prečítajte našu poznámku či sú samoregulačné vykurovacie káble bezpečné pre použitie v nebezpečných priestoroch .
Krok 2: Spojte rodinu káblov s povinnosťou
Pre väčšinu potrubí zóny 1 pod 150 °C je najlacnejšou vyhovujúcou odpoveďou samoregulačná alebo výkon obmedzujúca páska. Nad tým, alebo tam, kde atmosféra útočí na polyméry, víťazí minerálne izolovaný kábel. Na potrubiach dlhých niekoľko kilometrov je sledovanie kožného efektu jedinou praktickou voľbou.
| Rodina káblov | Typický udržiavací rozsah | Na mieste narežte na požadovanú dĺžku | Najlepšie sedí |
|---|---|---|---|
| Samoregulačný | Ochrana proti mrazu do 120 až 150 °C | áno | Zóna 1 or 2 pipe, tank and instrument lines |
| Obmedzenie výkonu | Približne 110 až 150 °C | áno | Stredne dlhé vedenia vyžadujúce vyššiu hustotu výstupu |
| Konštantný výkon | 150 až 250 °C a viac | Paralelné áno, séria nie | Vysokoteplotné vedenia s kontrolovaným dizajnom |
| Minerálne izolovaný | 400 °C a viac | Nie, továrenské dĺžky | Vysoká teplota, korózia, mechanické poškodenie |
| Kožný efekt | Dlhé línie, do cca 200 °C | Nie | Potrubia dlhé niekoľko kilometrov |
Kábel obmedzujúci výkon, ako napríklad séria ACCCT, sa nachádza medzi týmito dvoma extrémami: jeho výstup je oveľa stabilnejší ako samoregulačná páska a stále ho možno na mieste skrátiť na dĺžku, čo je dôležité pri úprave vedenia počas výstavby.
Káble na ohrievanie ACC-CT s obmedzením výkonu pre procesné linky Stabilný výkon obmedzujúci výstup, flexibilita strihania v teréne a plášte odolné voči chemikáliám vyhovujú udržiavaniu procesnej teploty a ochrane proti mrazu na upravených linkách. Zobraziť produkt → Kábel s minerálnou izoláciou je náhradou, ktorá sa často stáva prvou voľbou na horúcich alebo mechanicky exponovaných vedeniach, pretože toleruje teploty plášťa, ktoré nedosiahne žiadny polymér a jeho kovový plášť poskytuje vodiču skutočnú mechanickú ochranu.
Krok 3: Plášť, oplet a otázka korózie
Polymérové bundy nie sú zameniteľné
Štandardné PVC plášte patria do domácej protimrazovej ochrany, nie do procesnej jednotky. Fluórpolymérové plášte odolávajú uhľovodíkom a väčšine rozpúšťadiel, ale stále mäknú pri vysokej teplote a niektoré aromatické látky nimi prenikajú počas rokov prevádzky.
Kovové plášte existujú, pretože niektoré atmosféry požierajú polyméry
Pobrežné plošiny, oblasti s chladiacou vodou bohatou na chloridy a kyslá prevádzka rýchlo ničia výplet z nehrdzavejúcej ocele, a preto existuje opláštenie Alloy 825. Pri špecifikácii s obmedzeným obsahom chloridov je voľba plášťa rozhodnutím o korózii, nie marketingovým rozhodnutím.
Zliatina 825 opláštený minerálnou izoláciou vykurovací kábel pre nebezpečné oblasti Sledovanie tepla MI odolné voči korózii na ochranu pred mrazom pri vysokej teplote a udržiavanie teploty v pobrežných, ropných, plynových, chemických a energetických službách bohatých na chloridy. Zobraziť produkt → Krok 4: Ukončenia, ovládacie prvky a zemná ochrana
Certifikát kábla pre nebezpečný priestor sa končí pri jeho studenom vedení. Bez ohľadu na to, do čoho studený vodič pristane, musí mať rovnakú zónu, skupinu plynu a teplotnú triedu, inak inštalácia nevyhovuje bez ohľadu na to, aký kvalitný je kábel.
- Prepojovacie skrinky vo verziách Ex e alebo Ex d s certifikovanými káblovými priechodkami prispôsobenými priemeru kábla.
- Termostaty pre nebezpečné oblasti, či už ide o indukčné alebo povrchové snímanie v potrubí, takže okruh sa zapína skôr na záťaž ako na odhady okolia.
- Ex schválené snímače teploty. Rad MMP-PT100Ex meria až do 482 °C, čo zahŕňa odvod pary a sledovanie vysokých teplôt.
- Zemná ochrana na každej vetve. Prax IEC a NEC 427.22 to očakávajú a 30 mA je bežná úroveň vypnutia.

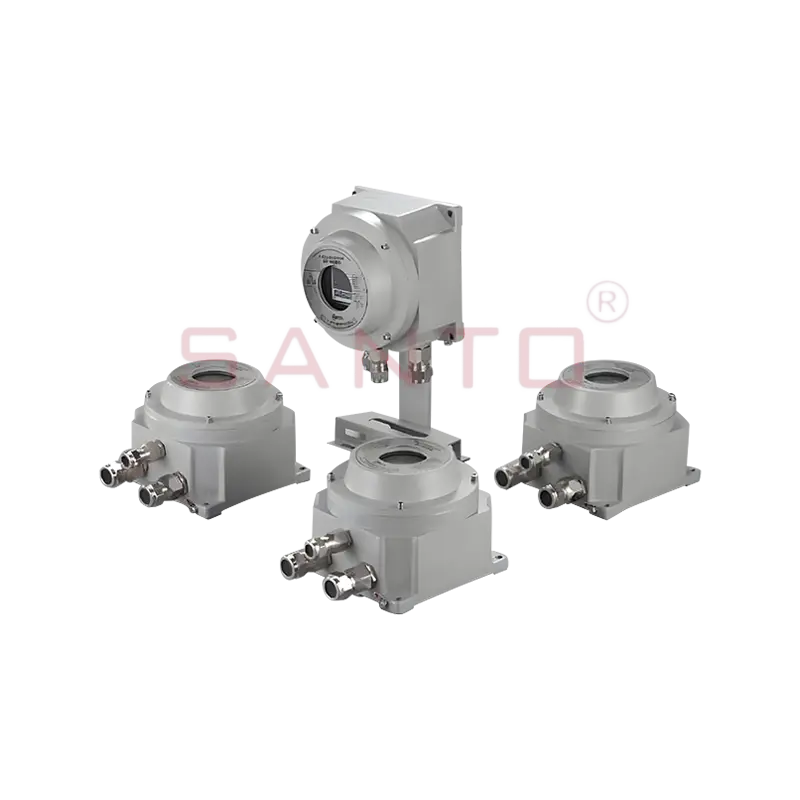

HDBK-WK Nevýbušný regulátor teploty pre elektrické sledovanie tepla Inteligentné príslušenstvo na reguláciu teploty terminálu nahrádzajúce mechanické termostaty s ochrannými, varovnými, monitorovacími a komunikačnými funkciami pre systémy elektrického sledovania. Zobraziť produkt → Kontroly uvedenia do prevádzky a údržby, ktoré zachytia skutočné problémy
Štyri kontroly splatia svoje náklady počas prvého roka prevádzky a ich vynechaním sa z bezpečných návrhov stanú nebezpečné inštalácie.
- Odmerajte izolačný odpor na každom okruhu pri 500 V DC pred uzatvorením tepelnej izolácie a znova pred napájaním.
- Vykonajte termografický prieskum pri zaťažení, keď sa vedenie stabilizuje, s káblom pod napätím a pri normálnej procesnej teplote.
- Znova skontrolujte teplotnú triedu vždy, keď sa zmení procesná teplota alebo produkt; kábel vyhovujúci pri 90 °C nemusí byť pri 140 °C.
- Pri každom vypnutí skontrolujte spojovacie skrinky, či nie sú vlhké, a uschovajte si nákresy, ktoré ukazujú smerovanie trasy.
Často kladené otázky
Je možné použiť samoregulačný kábel v zóne 1?
Áno, ak má správnu certifikáciu pre nebezpečný priestor a teplota jeho plášťa zostáva v rámci teplotnej triedy daného priestoru. Samotný kábel je zriedka problém; koncovky zvyčajne sú.
Potrebuje nebezpečný priestor vždy termostat?
Nie. V zóne 2 s nízkou udržiavacou teplotou často postačuje samoregulačný kábel a schválená rozvodná skrinka. V zóne 1 s vysokou hustotou výkonu je T-rating v platnosti termostat alebo obmedzovač.
Dá sa minerálne izolovaný kábel skrátiť na mieste?
Vo všeobecnosti nie. MI kábel sa dodáva v továrenských dĺžkach s utesnenými koncovkami, takže objednanie správnej dĺžky je úlohou návrhu, nie detailom inštalácie.
Čo ak sa procesná teplota po uvedení do prevádzky zvýši?
Okamžite znova spustite kontrolu teplotnej triedy. Nárast teploty vedenia o 30 °C môže vytlačiť vyhovujúcu inštaláciu mimo jej hodnotenie T a opravou môže byť iná skupina káblov a nie iný termostat.
Ak máte výkres klasifikácie oblasti, veľkosť čiary, detaily izolácie a požadovanú udržiavaciu teplotu, výber sa stane krátkym technickým cvičením namiesto debaty. Pošlite tieto štyri položky našim inžinierom cez kontaktná stránka a my sa vrátime s radom káblov, hustotou výkonu a zodpovedajúcim hardvérom s hodnotením Ex.
