Čo je to vyhrievací pás nádrže a ako to funguje? Kompletný priemyselný sprievodca

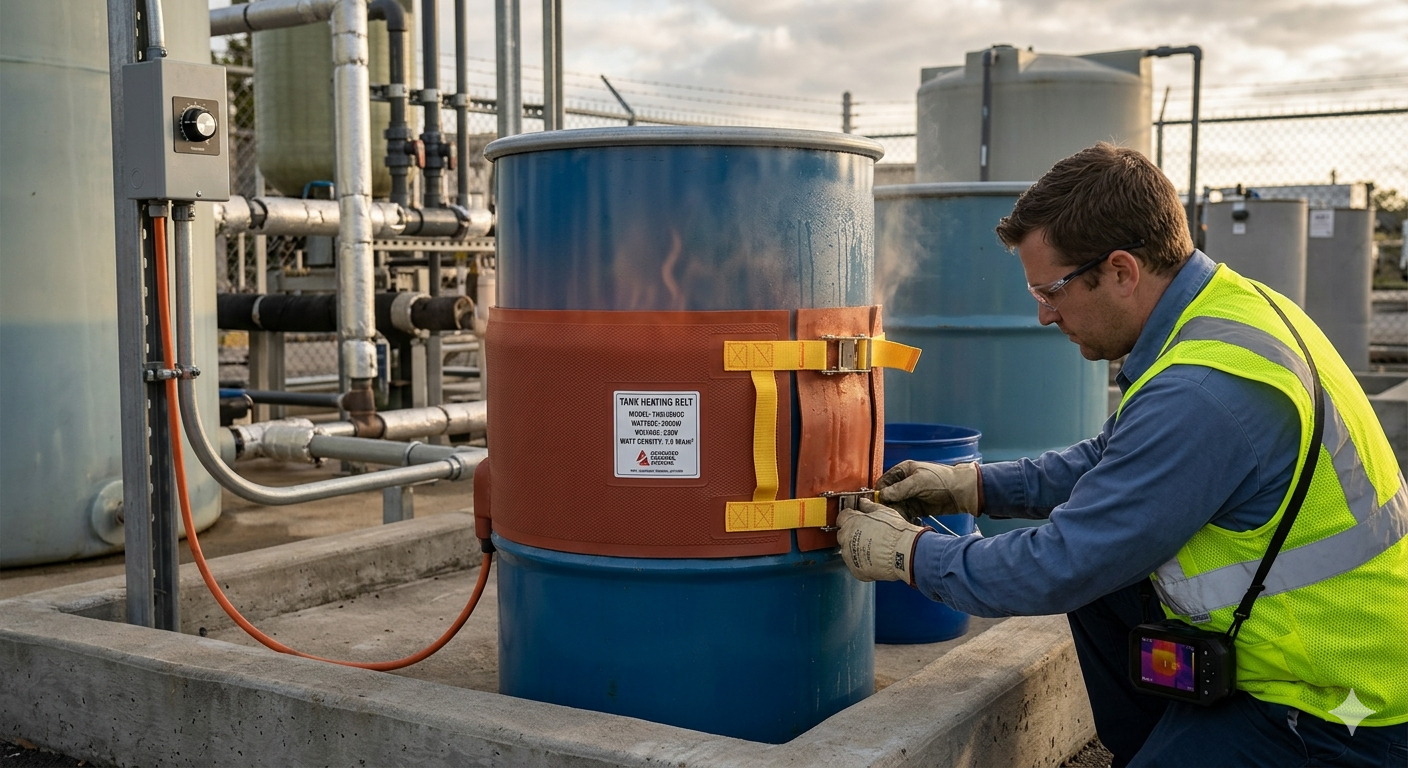

A pás na ohrev nádrže je flexibilné, elektricky poháňané vykurovacie teleso, ktoré sa ovíja okolo vonkajšej časti nádrže, suda alebo nádoby, aby udržalo alebo zvýšilo teplotu obsahu – zabraňuje tuhnutiu viskóznych tekutín, chráni materiály citlivé na teplotu pred zamrznutím a zaisťuje konzistentné podmienky procesu bez toho, aby bolo potrebné odstraňovať alebo prenášať obsah. Pásy na ohrev nádrží, ktoré sa používajú v priemysle ropy a zemného plynu, pri chemickom spracovaní, výrobe potravín a úprave vody, dodávajú cielenú tepelnú energiu priamo cez stenu nádoby, pričom hustota wattov sa zvyčajne pohybuje od 0,5 do 5 W/palec² v závislosti od požiadaviek aplikácie.

Ako funguje vyhrievací pás nádrže? Hlavný mechanizmus

Vyhrievací pás nádrže funguje tak, že premieňa elektrickú energiu na tepelnú energiu prostredníctvom odporových vykurovacích prvkov zabudovaných do flexibilného izolačného plášťa, potom vedie toto teplo priamym kontaktom s povrchom nádrže a do obsahu.

Princíp činnosti je jednoduchý: keď striedavý alebo jednosmerný prúd preteká odporovým drôtom alebo filmovým prvkom vo vnútri pásu, elektrický odpor generuje teplo – jav, ktorý sa riadi Jouleovým zákonom (P = I²R). Toto teplo sa vodivo prenáša cez kontaktnú plochu pásu do steny nádrže a potom do tekutiny alebo materiálu vo vnútri.

Najviac priemyselné pásy na ohrev nádrže pozostáva zo štyroch funkčných vrstiev:

• Vrstva vykurovacieho telesa: Odporové jadro – zvyčajne nichrómový (NiCr) drôt, vyhrievacia páska z uhlíkových vlákien alebo prvky z leptanej fólie – ktoré pri napájaní generuje teplo. Odpor prvku je kalibrovaný pri výrobe, aby sa vytvorila špecifická wattová hustota naprieč aktívnym povrchom remeňa.
• Vnútorná kontaktná vrstva: Tepelne vodivý, elektricky izolačný materiál (zvyčajne silikónový kaučuk alebo PTFE), ktorý maximalizuje prenos tepla na povrch nádrže a zároveň zabraňuje elektrickej kontinuite medzi prvkom a nádobou.
• Vonkajší izolačný plášť: Izolácia zo sklenených vlákien, silikónovej peny alebo minerálnej vlny, ktorá minimalizuje tepelné straty do okolitého prostredia a zlepšuje energetickú účinnosť nasmerovaním väčšiny generovaného tepla smerom dovnútra nádrže.
• Ochranný vonkajší plášť: Odolný poťah z tkaného sklolaminátu, opletu z nehrdzavejúcej ocele alebo vysokoteplotnej silikónovej gumy, ktorý chráni zostavu pred mechanickým poškodením, chemikáliami a vniknutím vlhkosti.

Regulácia teploty sa dosahuje pomocou integrovaného alebo externého termostatu, ktorý cyklicky zapína a vypína pás, aby sa udržala požadovaná hodnota cieľovej teploty. Pokročilé systémy používajú PID (proporcionálne-integrálne-derivačné) regulátory, ktoré nepretržite modulujú výstupný výkon, pričom udržiavajú teplotu v rozmedzí ±1–2 °C od nastavenej hodnoty aj pri kolísaní okolitých podmienok.

Typy ohrievacích pásov nádrže: Ktorý dizajn vyhovuje vašej aplikácii?

Vyhrievacie pásy nádrží sa vyrábajú v niekoľkých odlišných dizajnoch, z ktorých každý je optimalizovaný pre špecifické teplotné rozsahy, geometrie nádoby a inštalačné prostredie.

1. Vyhrievacie pásy zo silikónovej gumy

Vyhrievacie pásy nádrží zo silikónovej gumy sú najpoužívanejším typom pre všeobecné priemyselné a laboratórne aplikácie. Pozostávajú z leptanej fólie alebo prvkov z odporového drôtu zapuzdrených medzi vrstvami vysokokvalitného silikónového kaučuku. Medzi kľúčové výhody patrí vynikajúca flexibilita (tesne sa prispôsobí valcovému, kužeľovému alebo nepravidelnému povrchu nádoby), odolnosť voči teplotám od -60 °C do 230 °C a vlastná odolnosť voči vlhkosti, ozónu a mnohým chemikáliám. Štandardné hustoty wattov sa pohybujú od 0,3 až 2,5 W/cm² . Silikónové pásy sú k dispozícii v štandardných veľkostiach pre bežné priemery bubnov a IBC (stredne veľký kontajner), ako aj zákazkové konfigurácie pre neštandardné nádoby.

2. Vyhrievacie pásy z odporového drôtu izolované sklenenými vláknami

Tieto pásy používajú odporový drôt z nichrómu alebo Kanthal votkaný do alebo navinutý v nosiči zo sklenených vlákien a potom pokrytý ďalšími izolačnými vrstvami. Sú určené pre vyššie trvalé teploty — nepretržitú prevádzku až 450 °C v priemyselných verziách – vďaka čomu sú vhodné pre dechtové, bitúmenové, živicové a ťažké ropné aplikácie, kde by bol silikónový kaučuk tepelne preťažený. Kompromisom je znížená flexibilita v porovnaní so silikónovými pásmi; sklolaminátové pásy sú vhodnejšie pre pevné valcové nádoby, kde je možné pás trvale napnúť a zaistiť.

3. Pásové ohrievače s minerálnou izoláciou (MI).

Minerálne izolované vykurovacie pásy nádrže používajú odporový drôtený prvok obklopený zhutneným práškom oxidu horečnatého (MgO) vo vnútri plášťa z nehrdzavejúcej ocele - konštrukcia požičaná z priemyselných ponorných ohrievačov. Tento dizajn dosahuje najvyššie hustoty wattov (až 8 W/cm² ) a maximálnymi teplotami (do 700 °C), ale obetuje flexibilitu. Pásové ohrievače MI sú polotuhé a navrhnuté na upnutie priamo na vonkajšok valcových nádob v petrochemických a vysokoteplotných procesných aplikáciách.

4. Samoregulačné vykurovacie pásy (PTC technológia)

Samoregulačné (PTC – kladný teplotný koeficient) vykurovacie pásy využívajú vodivé polymérové jadro, ktorého elektrický odpor sa exponenciálne zvyšuje so zvyšujúcou sa teplotou. To znamená, že remeň automaticky zníži výstupný výkon, keď sa priblíži k cieľovej teplote, čím sa eliminuje riziko prehriatia bez potreby externého termostatu. PTC pásy na ohrev nádrže sú obzvlášť cenné pre aplikácie na ochranu pred mrazom – vonkajšie nádrže na vodu, skladovanie chemikálií v chladnom podnebí a vzdialené inštalácie, kde je nepretržité monitorovanie termostatom nepraktické. Maximálna prevádzková teplota remeňov PTC je zvyčajne obmedzená na 65 až 85 °C , čím sú nevhodné na vysokoteplotné procesné zahrievanie.

5. IBC a vyhrievacie plášte bubnov

Veľkoformátové vykurovacie riešenia navrhnuté špeciálne pre 200-litrové sudy a 1000-litrové IBC, IBC vykurovacie plášte sú v podstate celoobvodové vykurovacie pásy s integrovanou izoláciou, ktorá obaľuje celé valcové telo nádoby. Pripájajú sa pomocou priemyselných zástrčiek a konektorov a zvyčajne obsahujú vstavaný termostat s nastaviteľným rozsahom požadovanej hodnoty 20–80 °C. Štandardný vyhrievací plášť IBC s objemom 1 000 litrov zvyčajne ťahá 1 500 až 3 000 wattov a môže zvýšiť obsah z 5 °C na 40 °C za 4–8 hodín v závislosti od kvality izolácie a okolitej teploty.

Porovnanie typov vyhrievacích pásov nádrže: Výkon na prvý pohľad

Výber správneho vykurovacieho pásu nádrže vyžaduje prispôsobenie technológie ohrevu cieľovej teplote, požiadavkám na hustotu wattov, geometrii nádoby a bezpečnostnej klasifikácii prostredia inštalácie.

Tabuľka 1: Porovnanie piatich typov vykurovacích pásov hlavnej nádrže v rámci maximálnej prevádzkovej teploty, hustoty wattov, flexibility, schopnosti samoregulácie a vhodnosti primárnej aplikácie.

Kľúčové odvetvia a aplikácie vykurovacích pásov nádrží

Pásy na ohrev nádrží slúžia pozoruhodne širokému spektru priemyselných odvetví, kde je udržiavanie teploty skladovaných alebo procesných kvapalín rozhodujúce pre kvalitu, bezpečnosť alebo prevádzkovú kontinuitu.

Spracovanie ropy, plynu a petrochemie

Ťažké surové oleje, vykurovacie oleje a produkty na báze asfaltu sa stávajú extrémne viskózne alebo tuhnú pri teplote okolia, čo znemožňuje ich čerpanie alebo spracovanie. A pás na ohrev nádrže aplikovaný na skladovacie nádoby a denné nádrže udržiava tieto materiály pri ich minimálnej čerpateľnej teplote – typicky 40 – 80 °C pre vykurovacie oleje a 130 – 160 °C pre bitúmen. V aplikáciách na platforme na mori zabraňujú vykurovacie pásy na skladovacích nádržiach chladených morskou vodou tvorbe hydrátov v potrubiach plynového kondenzátu, kde by nekontrolované chladenie mohlo spôsobiť upchatia, ktorých odstránenie trvá niekoľko dní.

Chemická výroba a skladovanie

Mnohé priemyselné chemikálie majú body tuhnutia výrazne nad 0 °C alebo sa musia udržiavať pri špecifických teplotách na kontrolu viskozity. Kyselina sírová (bod tuhnutia 10 °C pri 93 % koncentrácii), hydroxid sodný (bod tuhnutia 12 °C pri 50 % roztoku) a kyselina fosforečná (bod tuhnutia 21 °C pri 85 %) sú bežné príklady, kde pásy na ohrev nádrže zabrániť nákladnému zamrznutiu v nevykurovaných skladovacích priestoroch. Aplikácie v chemickom priemysle tiež používajú vykurovacie pásy na udržiavanie reakčných nádob pri presných zvýšených teplotách počas dávkového spracovania, kde teplotné odchýlky dokonca ± 5 °C môžu ovplyvniť kvalitu produktu alebo výťažok.

Výroba potravín a nápojov

Jedlé tuky a oleje (kokosový olej sa topí pri 24 °C, palmový stearín pri 44 °C), čokoláda, med a sirupy vyžadujú presné udržiavanie teploty počas skladovania a prepravy. Potravinársky silikón pásy na ohrev nádrže certifikované podľa noriem FDA 21 CFR a nariadenia EÚ 10/2011 udržujú tieto produkty pri optimálnych teplotách spracovania bez rizika kontaminácie. V pivovarníckych a mliekarenských aplikáciách udržiavajú vykurovacie pásy teploty fermentačnej nádoby v úzkych nastavených hodnotách (±0,5 °C pri presnej fermentácii), ktoré priamo určujú charakter produktu a mikrobiálnu aktivitu.

Úprava vody a komunálna infraštruktúra

Ochrana proti zamrznutiu je primárnou hnacou silou pás na ohrev nádrže použitie pri úprave vody. Nádrže na skladovanie vody, nádrže na dávkovanie chemikálií (na chlór, fluorid a koagulanty) a nádrže na spätné preplachovanie filtrov v inštaláciách v chladnom prostredí vyžadujú vykurovanie počas zimných mesiacov, aby sa zabránilo poškodeniu mrazom. Samoregulačné vykurovacie pásy PTC sú obzvlášť vhodné pre túto aplikáciu, pretože môžu byť ponechané pod napätím po celý rok, pričom v teplom počasí spotrebúvajú minimálnu energiu a automaticky zvyšujú výkon, keď teploty klesajú.

Farmaceutická a biotechnologická výroba

Syntéza API (aktívnej farmaceutickej zložky) často vyžaduje presnú kontrolu teploty reaktorových nádob a medziskladovacích nádrží obsahujúcich rozpúšťadlá, činidlá a medziprodukty. Silikónové vykurovacie pásy kompatibilné s čistými priestormi s hardvérom z nehrdzavejúcej ocele sú štandardným vybavením vo farmaceutických prostrediach cGMP (súčasná správna výrobná prax). Rovnomernosť teploty na povrchu nádoby je kritickým parametrom validácie – prvotriedne vyhrievacie pásy farmaceutickej kvality dosahujú rovnomernosť povrchovej teploty v rámci ± 3 °C naprieč oblasťou pásu, čím sa podporujú požiadavky na konzistenciu procesu podľa kvalifikačných protokolov IQ/OQ/PQ.

Vyhrievací pás nádrže vs. alternatívne metódy vykurovania: praktické porovnanie

Pochopenie toho, ako sa vykurovacie pásy nádrže porovnávajú s alternatívnymi metódami vykurovania nádrží – ponorné ohrievače, parné špirály, páska na sledovanie tepla a recirkulačné systémy – je nevyhnutné pre výber najefektívnejšieho a nákladovo najefektívnejšieho riešenia.

Tabuľka 2: Porovnanie vykurovacieho pásu nádrže so štyrmi alternatívnymi metódami ohrevu nádrže v rámci zložitosti inštalácie, rovnomernosti teploty, energetickej účinnosti, kontaktu s kvapalinou a scenárov optimálnej aplikácie.

Výhodou neinvazívnej inštalácie a pás na ohrev nádrže je obzvlášť dôležité pre nádoby obsahujúce agresívne chemikálie, liečivá alebo potravinové produkty – kde akýkoľvek vnútorný vyhrievací prvok predstavuje riziko kontaminácie, dodatočné zaťaženie validácie čistenia alebo obavy z kompatibility materiálu. Ponorné ohrievače, aj keď sú tepelne účinné, vyžadujú preniknutie do nádrže, utesnenie a pravidelné vyberanie kvôli kontrole, pričom nič z toho nie je potrebné s vonkajším vykurovacím pásom.

Ako nastaviť veľkosť a vybrať ohrievací pás nádrže: kritické parametre

Správne dimenzovanie ohrievacieho pásu nádrže vyžaduje výpočet tepelných strát z nádoby, ohrievacej energie potrebnej na zvýšenie obsahu na cieľovú teplotu v požadovanom časovom rámci a prispôsobenie týchto požiadaviek pásu s vhodnou hustotou wattov a plochou pokrytia.

Základná rovnica veľkosti je:

Požadovaný výkon (W) = [M × Cp × ΔT / t] Tepelná strata (W)

Kde: M = hmotnosť obsahu (kg), Cp = merná tepelná kapacita tekutiny (J/kg·K), ΔT = potrebný nárast teploty (K), t = povolený čas ohrevu (sekundy), tepelné straty = tepelné straty cez neizolované steny nádoby a horný/spodný povrch.

Praktický príklad: 200-litrový oceľový sud s palmovým olejom (Cp ≈ 2 000 J/kg·K, hustota ≈ 900 kg/m³) je potrebné zahriať z 15 °C na 45 °C za 4 hodiny, s okolitou teplotou 5 °C a minimálnou izoláciou:

• Hmotnosť obsahu: 200 × 0,9 = 180 kg
• Energia ohrevu: 180 × 2 000 × 30 = 10 800 000 J = 3 000 Wh
• Požadovaný výkon ohrevu: 3 000 Wh / 4 h = 750 W
• Odhadovaná tepelná strata (neizolovaný 200L bubon pri ΔT=35°C): približne 200–350 W
• Celkový požadovaný výkon remeňa: približne 1 000 – 1 100 W

Štandardný 1 200 W vyhrievací pás bubna zo silikónovej gumy by bol správne dimenzovaný pre túto aplikáciu, s 10–20 % svetlou výškou, aby sa zohľadnila variabilita okolitých podmienok.

Medzi ďalšie parametre výberu patria:

• Napätie: Štandardné napájacie napätia 120 V, 240 V alebo 480 V (jedno alebo trojfázové) musia zodpovedať dostupnej elektrickej infraštruktúre. Trojfázové remene sú bežné pre priemyselné inštalácie s vyšším výkonom nad 3 kW.
• Klasifikácia nebezpečných oblastí: Ak je inštalácia v zóne 1 alebo v zóne 2 klasifikovanej podľa ATEX/IECEx (horľavé výpary alebo prach), vykurovací pás musí mať príslušnú certifikáciu Ex (napr. hodnotenie Ex e, Ex d alebo Ex n). Štandardné vykurovacie pásy sa nikdy nesmú používať v nebezpečných prostrediach.
• Typ regulátora teploty: Termostaty zapnutia/vypnutia sú dostatočné na ochranu pred zamrznutím a nekritické udržiavanie teploty. PID regulátory sú potrebné pre farmaceutické aplikácie, aplikácie v oblasti bezpečnosti potravín alebo presné procesy.
• Materiál nádoby a stav povrchu: Drsnejšie povrchy znižujú účinnosť tepelného kontaktu. Materiál tepelného rozhrania (TIM), ako je tepelne vodivá pasta alebo prispôsobivá silikónová podložka, výrazne zlepšuje prenos tepla na drsné, skorodované alebo nerovné povrchy nádoby.

Najlepšie postupy inštalácie pre maximálnu účinnosť a bezpečnosť

Správna inštalácia vykurovacieho pásu nádrže predstavuje väčšinu rozdielu medzi systémom, ktorý efektívne udržiava cieľovú teplotu, a systémom, ktorý spotrebúva prebytočnú energiu, vytvára nerovnomerné zahrievanie alebo predčasne zlyhá.

• Pred inštaláciou vyčistite povrch nádoby: Odstráňte hrdzu, vodný kameň, špinu a olej z kontaktnej plochy. Dokonca aj tenká vrstva povrchovej kontaminácie pôsobí ako tepelný izolant a znižuje účinnosť prenosu tepla o 10–30 %. V prípade oceľových nádob je najlepšou praxou obrúsenie drôtenou kefou na holý kov a nanesenie tenkej tepelne vodivej pasty pred inštaláciou pásu.
• Maximalizujte kontaktnú plochu: Pás by mal ležať rovno na povrchu nádoby bez vzduchových medzier. V prípade mierne nepravidelných povrchov použite popruhy alebo pásy na rovnomerné napnutie pásu, namiesto toho, aby ste sa spoliehali len na lepidlo. Vzduchové medzery vytvárajú horúce miesta v prvku pásu, ktoré urýchľujú degradáciu.
• Vždy pridajte vonkajšiu izoláciu: Bez izolácie cez vykurovací pás sa až 50 % vytvoreného tepla stratí prúdením okolitého vzduchu. Obalenie pásu a nádoby izoláciou z minerálnej vlny, peny alebo sklolaminátu s hrúbkou najmenej 25–50 mm zvyčajne znižuje spotrebu energie o 40–60 % v porovnaní s neizolovanou inštaláciou.
• Správne umiestnite termočlánok alebo snímač: Snímač teploty by mal byť umiestnený na stene nádoby – nie na povrchu pásu – na meranie skutočnej teploty nádoby/kvapaliny, a nie teploty povrchu pásu. Umiestnenie snímača medzi pás a nádobu (na stene cievy) poskytuje najpresnejšie čítanie na účely kontroly.
• Nainštalujte vysokoteplotný bezpečnostný vypínač: Okrem primárneho regulátora teploty vždy namontujte nezávislé bezpečnostné zariadenie proti prehriatiu (samostatné tepelné odpojenie alebo termostat nastavený na 20–30 °C nad cieľovú hodnotu). To chráni pred zlyhaním regulátora, ktoré vedie k nekontrolovanému prehriatiu.
• Dodržujte kódy elektrickej inštalácie: Vyhrievacie pásy nádrže musí pripojiť kvalifikovaný elektrikár v súlade s NEC (USA), IEC 60519 alebo príslušnými miestnymi elektrickými predpismi. Ochrana zemného prerušovača obvodu (GFCI) je povinná pre vonkajšie inštalácie alebo inštalácie vo vlhkom prostredí.

Často kladené otázky o vyhrievacích pásoch nádrže

Otázka: Môže sa pás na ohrev nádrže použiť na plastové nádrže a nádoby IBC?

Áno, ale s dôležitými upozorneniami. V prípade plastových nádrží – zvyčajne HDPE alebo polypropylénu – musí byť maximálna hustota vo wattoch starostlivo obmedzená, aby sa zabránilo tomu, že pás prekročí teplotu tepelného ohybu plastu (HDT). HDPE mäkne nad 80 °C; polypropylén nad 100 °C. V prípade plastových nádob používajte silikónové pásy s nízkou hustotou (0,3 – 0,8 W/cm²) s presným ovládaním termostatu, aby sa teplota povrchu nádoby udržala výrazne pod HDT plastu. Na plastové nádoby nikdy nepoužívajte pásy s vysokou hustotou wattov určené pre kovové nádrže – lokálne prehriatie nádobu trvalo zdeformuje.

Otázka: Ako dlho vydržia vykurovacie pásy nádrže?

Životnosť do značnej miery závisí od prevádzkovej teploty, pracovného cyklu a kvality inštalácie. Vyhrievací pás zo silikónovej gumy pracujúci pri miernych teplotách (pod 150 °C) s 50 % zaťažením a správnou izoláciou sa zvyčajne dosahuje 5-10 rokov životnosti. Remene, ktoré sú nepretržite prevádzkované pri maximálnej menovitej teplote alebo blízko nej, budú mať výrazne kratšiu životnosť – silikónová izolácia a vinutia prvkov podliehajú zrýchlenému tepelnému starnutiu nad 80 % ich menovitej maximálnej teploty. Každoročne sa odporúča pravidelná kontrola na prasknutie, delamináciu alebo zmenu farby vonkajšieho plášťa.

Otázka: Aký je rozdiel medzi pásom na ohrev nádrže a páskou na sledovanie tepla potrubia?

Pásy na ohrev nádrže sú navrhnuté tak, aby obalili valcové telo nádoby a zabezpečili plošný ohrev na širokom povrchu – majú podstatne vyšší celkový výkon (zvyčajne 500 W až 5 kW) a sú vyrobené ako kompletné pásové zostavy s definovanými rozmermi. Páska na sledovanie tepla potrubia je súvislý flexibilný prvok navrhnutý tak, aby sa ťahal po dĺžke potrubia a udržiaval teplotu pozdĺž lineárnych smerov. Zatiaľ čo páska na sledovanie tepla môže byť v niektorých aplikáciách omotaná okolo malých nádrží, vyhradené pásy na ohrev nádrží poskytujú rovnomernejšie rozloženie tepla po povrchu nádoby a sú vhodnejšie na udržiavanie teplôt kvapalín v skladovacích nádobách.

Otázka: Fungujú vykurovacie pásy nádrží na izolovaných nádržiach?

Áno – a v skutočnosti je pridanie vonkajšej izolácie cez vykurovací pás na už izolovanej nádrži stále prospešné. Vyhrievací pás je inštalovaný na vonkajšom povrchu nádoby, pod akýmkoľvek izolačným plášťom. Vonkajšia izolácia ohrievacieho pásu je rozhodujúca bez ohľadu na vnútornú izoláciu nádrže, pretože zabraňuje tepelným stratám z pásu smerom von do okolitého vzduchu. V prípade nádrží s existujúcim izolačným plášťom z peny alebo minerálnej vlny sa pás zvyčajne inštaluje tak, že sa dočasne odstráni plášť v inštalačnej zóne, pás sa priloží na holú stenu nádoby a potom sa plášť znova namontuje na zostavu pásu.

Otázka: Môže jeden vykurovací pás nádrže rovnomerne ohrievať celý obsah veľkej nádrže?

Jediný vykurovací pás umiestnený v jednej výške na veľkej nádrži vytvorí teplotný gradient – ​​teplejší v blízkosti zóny pásu, chladnejší smerom hore a dole. V prípade nádrží väčších ako približne 500 litrov sa použitím viacerých pásov rozmiestnených vertikálne vo vzdialenosti 30–40 cm alebo inštaláciou vyhrievacieho plášťa s plnou výškou, ktorý pokrýva väčšinu valcovej steny nádoby, dosiahne výrazne lepšia rovnomernosť teploty. Alternatívne kombinácia vykurovacieho pásu s nižším príkonom s recirkulačným čerpadlom alebo mechanickým miešadlom v nádrži urýchľuje distribúciu tepla a prekonáva tepelné rozvrstvenie.

Otázka: Sú pásy na ohrev nádrže bezpečné na použitie s horľavými kvapalinami?

Štandardné pásy na ohrev nádrží nie sú certifikované na použitie s horľavými kvapalinami alebo v klasifikovaných nebezpečných priestoroch. Pre aplikácie zahŕňajúce horľavé rozpúšťadlá, palivá alebo chemikálie, kde zmesi pár so vzduchom môžu dosiahnuť výbušné koncentrácie (ATEX zóna 1 alebo zóna 2), sa musia použiť iba vyhrievacie pásy s certifikátom ATEX/IECEx s príslušnou skupinou zariadení a teplotnou triedou (T-trieda). Trieda T musí byť zvolená tak, aby maximálna povrchová teplota pásu nikdy neprekročila teplotu samovznietenia najcitlivejšej prítomnej horľavej látky s príslušnými bezpečnostnými rezervami.

Záver: Výber správneho vykurovacieho pásu nádrže pre dlhodobú spoľahlivosť

A pás na ohrev nádrže je jedným z nákladovo najefektívnejších a najuniverzálnejších nástrojov na udržiavanie procesných teplôt, predchádzanie poškodeniu mrazom a riadenie viskozity skladovaných tekutín v širokej škále priemyselných aplikácií. Neinvazívna inštalácia, flexibilné možnosti konfigurácie a kompatibilita s prakticky akoukoľvek valcovou alebo takmer valcovou nádobou robia z vykurovacích pásov preferovanú voľbu, keď sú ponorné ohrievače, parné hady alebo recirkulačné systémy nepraktické alebo zbytočne zložité.

Úspešná aplikácia závisí od správneho dimenzovania výkonu na základe výpočtov skutočnej tepelnej záťaže, výberu vhodnej technológie vykurovania pre teplotný rozsah a chemické prostredie, správnej inštalácie s vonkajšou izoláciou a presnej regulácie teploty. Správne špecifikovaný a nainštalovaný ohrievací pás nádrže s kvalitnou izoláciou zvyčajne dosiahne energetickú účinnosť 85 – 95 % – čo znamená, že veľká väčšina elektrického príkonu sa dostane skôr do obsahu nádrže, než aby sa stratila do atmosféry.

Či už je vašou aplikáciou ochrana pred mrazom vo vidieckej úpravni vody, udržiavanie palmového oleja pri teplote spracovania v potravinárskom závode alebo udržiavanie čerpateľnej ťažkej ropy v pobrežnom termináli, existuje konfigurácia vykurovacieho pásu nádrže navrhnutá tak, aby spĺňala požiadavky – a presné prispôsobenie tejto konfigurácie vašim špecifickým podmienkam je kľúčom k roky spoľahlivej a energeticky efektívnej prevádzky.
